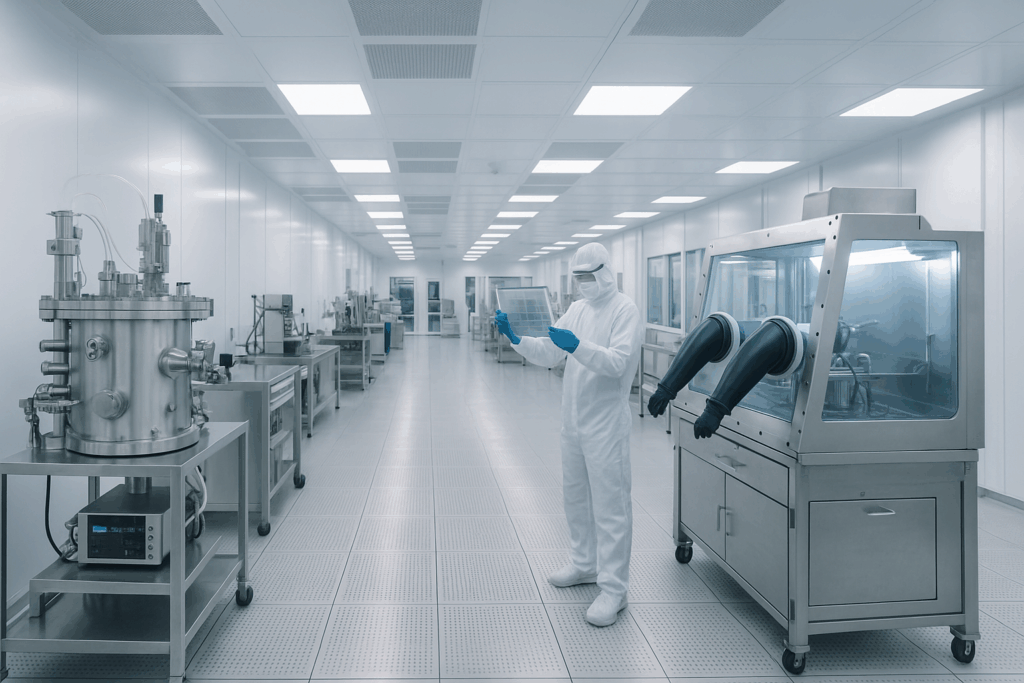

La manipolazione di nanomateriali rappresenta una delle frontiere più delicate della scienza moderna. Queste sostanze, composte da particelle di dimensioni inferiori a 100 nanometri, possiedono proprietà fisiche e chimiche uniche ma richiedono condizioni di controllo estreme per essere trattate in sicurezza. Le camere bianche per il trattamento di nanomateriali offrono l’ambiente ideale per la loro produzione, analisi e integrazione in dispositivi avanzati, garantendo purezza, protezione e ripetibilità dei processi.

All’interno di questo articolo vedremo come la progettazione di queste strutture consenta di rispettare gli standard più rigorosi di contenimento e filtrazione, sostenendo la ricerca nei settori dell’elettronica, dell’energia e dei materiali intelligenti.

Normative e standard per la manipolazione sicura dei nanomateriali

Il trattamento di nanomateriali comporta rischi elevati di esposizione e contaminazione. Per questo motivo, le camere bianche devono conformarsi a normative internazionali che garantiscono la protezione degli operatori e la qualità del prodotto finale.

Standard di riferimento

Le cleanroom dedicate a queste attività seguono principalmente:

• ISO 14644-1 per la classificazione della pulizia dell’aria (classi ISO 5–7);
• ISO 14698 per il controllo microbiologico e delle particelle aerodisperse;
• Occupational Exposure Limits (OELs) per la sicurezza del personale esposto a nanopolveri o aerosol.

Questi standard stabiliscono i limiti massimi di concentrazione di particelle e le modalità di filtrazione per garantire un ambiente controllato.

Sistemi di protezione multilivello

Le camere bianche per il trattamento avanzato di nanomateriali vengono progettate con zone a pressione negativa e percorsi di flusso dedicati per evitare la dispersione di nanoparticelle.
Gli operatori lavorano in cabine di contenimento e indossano dispositivi di protezione integrale: tute sterili, respiratori con filtri P3 e guanti resistenti ai solventi.
Tutti i materiali vengono testati secondo protocolli GMP (Good Manufacturing Practice) per assicurare la massima affidabilità.

Monitoraggio ambientale continuo

Sensori digitali e sistemi SCADA registrano in tempo reale concentrazioni di particolato, differenziali di pressione e parametri climatici.
Questo consente di intervenire immediatamente in caso di superamento dei limiti, riducendo i rischi e assicurando la conformità normativa.

Filtrazione e contenimento di nanoparticelle in sospensione

La gestione delle nanoparticelle richiede livelli di controllo superiori rispetto a qualsiasi altro processo di cleanroom. Le loro dimensioni, spesso inferiori ai 100 nm, consentono di attraversare facilmente materiali porosi, microfessure e punti deboli dell’infrastruttura, rendendole estremamente difficili da contenere senza sistemi dedicati di filtrazione e barriera.

Per questo motivo, le camere bianche destinate al trattamento di nanomateriali integrano filtri HEPA H14 e ULPA, capaci di trattenere particelle fino a 0,003 micron con efficienza superiore al 99,999%. Questi filtri vengono installati sia nel sistema HVAC sia all’interno di postazioni localizzate, come cappe a flusso laminare o glovebox pressurizzati.

Un ruolo fondamentale è svolto dalle barriere fisiche dinamiche, che includono:

• flussi laminari verticali per evitare che le nanoparticelle si depositino sulle superfici operative;
• sistemi di contenimento a pressione negativa nelle aree di lavorazione più critiche, così da impedire la dispersione verso le zone ISO superiori;
• aspirazione localizzata (LEV) progettata per catturare nanoparticelle direttamente alla fonte, riducendo l’esposizione degli operatori.

Oltre al particolato fisico, vengono adottati sistemi di filtrazione chimica per rimuovere vapori, residui organici e sottoprodotti generati durante processi di sintesi o funzionalizzazione dei nanomateriali.

La combinazione di queste tecnologie non solo garantisce la protezione dell’operatore e dell’ambiente, ma preserva anche la qualità dei nanomateriali trattati, evitando agglomerazioni indesiderate, contaminazioni incrociate o alterazioni delle proprietà elettroniche e meccaniche.

Filtrazione dell’aria

Le camere bianche per il trattamento avanzato di nanomateriali impiegano filtri HEPA H14 e ULPA U15, con un’efficienza superiore al 99,999%. Questi filtri catturano nanoparticelle sospese e impediscono la loro diffusione tra le aree operative. Il ricambio d’aria avviene fino a 600 volte all’ora, assicurando un flusso laminare costante e privo di turbolenze.

Sistemi di contenimento dinamico

Le operazioni di miscelazione e sintesi vengono eseguite in glovebox sigillati o biosafety cabinet di classe III, dove le nanoparticelle restano completamente isolate. Le zone a pressione negativa confinano eventuali fughe, mentre le docce d’aria e i SAS (Safety Airlocks) impediscono la contaminazione incrociata tra ambienti.

Trattamento degli effluenti e dei residui

Tutti i gas di scarico e i rifiuti liquidi vengono trattati con scrubber chimici e filtri a carboni attivi per neutralizzare composti volatili o reagenti residui.
In alcuni casi, sistemi plasma-based vengono utilizzati per la decontaminazione finale delle superfici.

Applicazioni in elettronica flessibile e coating intelligenti

L’elettronica flessibile sta rivoluzionando il modo in cui vengono progettati schermi, sensori e dispositivi indossabili. A differenza dell’elettronica tradizionale, questi sistemi devono integrare materiali estremamente sottili e nanostrutturati, sensibili a contaminazioni invisibili a occhio nudo. Per questo motivo, la produzione deve avvenire all’interno di camere bianche avanzate, dove purezza dell’aria, stabilità termica e controllo dei VOC garantiscono prestazioni elevate e durabilità del prodotto.

Dispositivi indossabili e sensoristica di nuova generazione

I nanomateriali sono utilizzati per realizzare sensori piezoresistivi, circuiti elastici e membrane conduttive integrate in tessuti smart. Le cleanroom assicurano che nanoparticelle, substrati polimerici e film conduttivi vengano depositati con precisione nanometrica, evitando microcricche o difetti che comprometterebbero la flessibilità del dispositivo.

Display sottili e componenti OLED

Nell’elettronica flessibile, gli strati attivi per display OLED o micro-LED richiedono una deposizione uniforme, priva di particelle superiori a pochi nanometri. Le camere bianche dotate di flussi laminari e filtrazione ULPA consentono di ottenere superfici perfettamente uniformi, riducendo rischi di burn-in, difetti luminosi o degrado precoce.

Coating intelligenti e superfici funzionalizzate

I rivestimenti intelligenti basati su nanomateriali – come coating autopulenti, antibatterici, conduttivi o termoregolanti – necessitano di ambienti sterili per evitare contaminazioni crociate tra nanoparticelle diverse. In camera bianca è possibile controllare:

• spessore del coating a livello atomico,
• energia superficiale del substrato,
• composizione chimica senza interferenze esterne,
• adesione e uniformità del rivestimento.

Produzioni su larga scala con qualità costante

La combinazione di automazione, monitoraggio continuo e filtrazione avanzata permette alle cleanroom di garantire qualità ripetibile anche nella produzione di decine di migliaia di pezzi, un requisito essenziale per il mercato dell’elettronica consumer e industriale.

In sintesi, le camere bianche non solo proteggono i nanomateriali, ma rendono possibile la creazione di componenti ultrasottili, flessibili e intelligenti che definiscono l’elettronica del futuro.

Case study: produzione di grafene e nanotubi di carbonio

Tra le applicazioni più emblematiche vi è la produzione di grafene e nanotubi di carbonio (CNT), due materiali simbolo della nanotecnologia contemporanea.

Sfide produttive

Il grafene, costituito da un singolo strato di atomi di carbonio, è estremamente sensibile all’ossigeno, all’umidità e alle particelle inquinanti.
Le camere bianche per la sua sintesi devono quindi mantenere livelli di contaminazione inferiori a 100 particelle per metro cubo e garantire un’atmosfera inerte durante le fasi di crescita e trasferimento.

Tecniche di produzione

• CVD su substrati di rame o silicio, con controllo molecolare dei gas reattivi;
• Processi di esfoliazione chimica per ottenere strati singoli o multipli;
• Integrazione automatizzata con dispositivi microelettronici all’interno della cleanroom.

Benefici delle camere bianche

Le cleanroom assicurano:

• uniformità strutturale dei cristalli di grafene;
• purezza chimica del materiale;
• tracciabilità completa delle condizioni di crescita.

Verso la produzione industriale

Le camere bianche modulari permettono oggi di passare dal laboratorio alla produzione su larga scala, mantenendo gli stessi standard di controllo e sicurezza.
Questo consente alle aziende di sviluppare materiali avanzati per l’elettronica, l’aerospazio e la medicina, contribuendo a rendere le nanotecnologie più accessibili e sostenibili.

Conclusioni

Le camere bianche per il trattamento avanzato di nanomateriali rappresentano un’infrastruttura essenziale per la ricerca e l’industria.
Garantiscono la sicurezza degli operatori, la purezza dei materiali e la stabilità dei processi, permettendo la creazione di nuovi dispositivi ad alte prestazioni.

Phamm Engineering progetta e realizza cleanroom su misura, certificate ISO 14644 e personalizzate per ogni esigenza applicativa: dal laboratorio di ricerca alla produzione industriale.
Investire in un ambiente controllato significa accelerare l’innovazione e assicurare la qualità in ogni fase del trattamento dei nanomateriali.
